ЦЕПНО-ШАЙБОВАЯ СИСТЕМА КОРМОРАЗДАЧИ
Цепно-шайбовые системы созданы и широко применяются для доставки сухого корма от силоса к кормушкам или кормоавтоматам, установленным в отрядах со свиньями. Современные цепные кормосдатчики эффективно транспортируют комбикорма, гранулы или кормовые пелляеты. Основными элементами таких систем являются привод, приемно-дозирующий модуль, транспортные трубы, цепь-шайба, поворотные углы, кормовые выходы с шиберами или индивидуальные дозаторы кормов. Принцип работы системы «цепь-шайба»

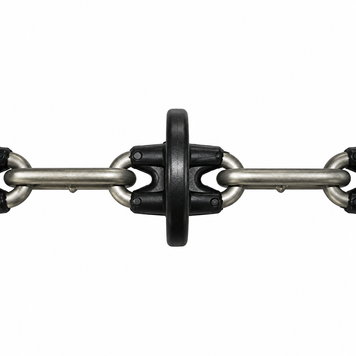

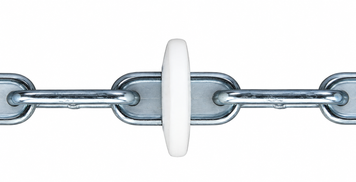

Цепь-шайба представляет собой металлическую цепь, на которой через равные промежутки закреплены пластиковые шайбы. Эта цепь размещается в транспортной трубе и приводится в движение зубчатым приводным колесом, расположенным в приводной станции. 3-под бункера корм через приемно-дозирующую станцию подается в транспортную трубу, по которой он и транспортируется к ближайшему, в
направлении движения, шайбовыхода или индивидуального дозатора корма. Далее через отверстие в транспортной трубе корм высыпается непосредственно по назначению - в промежуточный бункер хранения кормов, кормоавтомат, бункерную кормушку или индивидуальный дозатор корма.
После наполнения первой кормушки корм полностью заполняет также опускную трубу. | только после этого происходит транспортировка корма к следующему кормовыходу | так далее, пока не заполнится последняя кормушка | не сработает датчик наполнения и блок управления не выключит приводную станцию. Смонтированная транспортная система создает замкнутое кольцо движения корма от силосов через все помещение свинокомплекса и обратно к бункеру.
Основные элементы цепно-шайбовой системы транспортировки сухих кормов
- Цепно-шайбовая линия кормораздачи состоит из следующих элементов.
- накопительный бункер:
- приемо-дозирующий элемент;
- приводная станция:

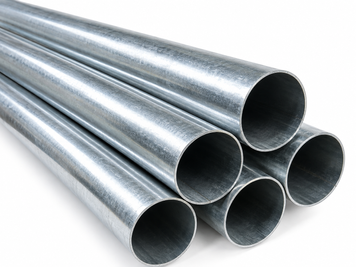

- транспортная труба:
- цепь-шайба;
- блок управления:
- кормовыходы с опускной трубой:
- кормушки или кормоавтоматы для выдачи корма животным.

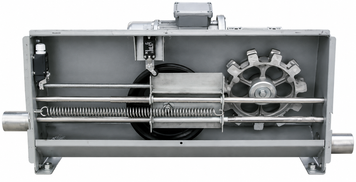

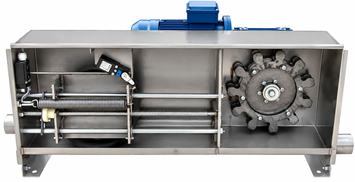

- Электропривод кормолинии выполнен в нержавеющем корпусе и оснащен мотор-редуктором. Электропривод цепно-шайбовой кормолинии мощностью 1,5 кВт. Имеет два электромеханических выключателя (датчик натяжения цепи и сенсор крышки кормопривода). Также здесь находится система натяжения цепи-шайбы.
Блок управления
Для автоматизации кормления на фермах наиболее универсальными и часто применяемыми являются цепно-шайбовые системы диаметром транспортной трубы 60 мм и диаметром шайбы 44 мм. Благодаря своей конструкции такая система может быть адаптирована для различных помещений и имеет широкие возможности для применения не только в свиноводстве, но и при хранении различных сыпучих.
Блок управления управляет системой кормотранспортировки, осуществляя контроль и обработку сигналов со всех датчиков, выполняя запрограммированные в нем задачи, что сводит к минимуму человеческий фактор при кормлении животных.
Закаленная цепь с шагом 71,5 мм имеет разные размеры шайб, в зависимости от транспортируемого материала. Подходит для модернизации или ремонта большинства существующих кормолиний.
Повороты цепно-шайбовой системы с чугунным колесом подшипниками качения или скольжения по выбору, а также (опционально) с дополнительными уплотнениями с EPDM (этиленпропиленовый каучук) и усиливающими торцевыми шайбами для защиты материала поворота на длинных отрезках системы. смесей для кормления сухими кормами любых животных (рыба, кролики, нутрии и т.п.).
Технические характеристики транспортной системы цепь-шайба 60 мм
- Диаметр трубы 60 мм
- Толщина трубы 125 мм.
- Диаметр шайб мм
- Толщина шайб бмм
- Толщина цепи 7 мм
- Длина шага между шайбами 715 мм.
- Максимальма длина транспортной линии до 700 м.
- Производительность До 1000 кг/ч
Преимущества цепно-шайбовой линии кормораздачи
- Подходит для модернизации или ремонта большинства существующих кормолиний;
- Замкнутость системы обеспечивает отсутствие утрат корма при транспортировке;
- Высокая производительность транспортировки;
- Высокая крепкость цепи на разрыв;
- Общая длина кольца «цепь-шайбы» может достигать 600 м - при использовании усиленной цепи и выполняя правила монтажа (однако наиболее оптимальной является кормолиния длиной до 250 м);
- продуманные технические решения для сложных условий эксплуатации;
- простое обслуживание с минимальными затратами;
- Длительный срок эксплуатации.
Производительность цепно-шайбовой системы с транспортной трубой 60 мм, в зависимости от транспортируемого материала, может достигать 1200 литров в час. Обычно ее указывают в литрах или ми в час (л/ч, м/ч). Чтобы определить производительность в килограммах, нужно знать удельный вес вещества (в нашем случае сухого корма). Или взвесить 1 л корма и умножить на продуктивность кормолинии. Транспортные цепно-шайбовые системы поставляются разных диаметров, от чего зависит производительность транспортировки.
Наша фирма предлагает клиентам системы любых диаметров по заказу. На складе в Белой Церкви мы имеем наиболее универсальные и часто применяемые системы диаметром транспортной трубы 60 мм. Если Вы планируете модернизацию животноводческого комплекса, заинтересованы во внедрении автоматической системы транспортировки
