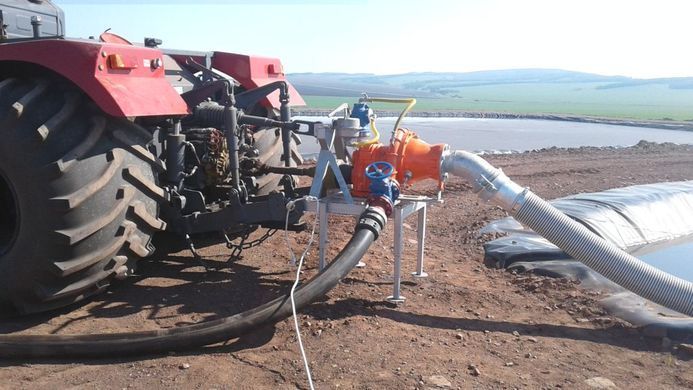

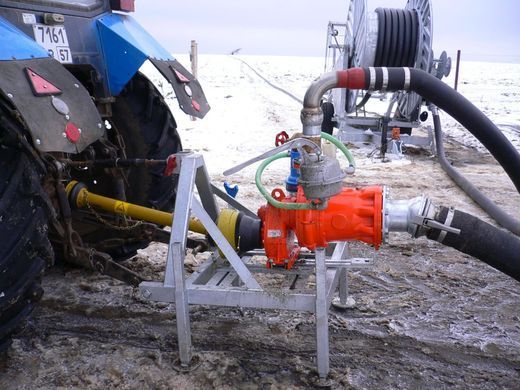

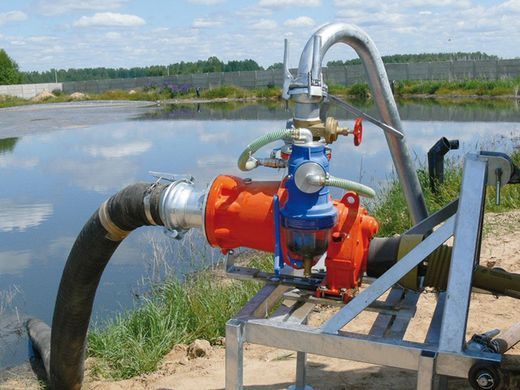

Центробіжний насос Cri-Man серії PTH 65
Центробіжні насоси серії PTH 65 призначені для перекачування рідин із вмістом домішок та застосовуються у сільському господарстві, промисловості та комунальному господарстві. Насоси цієї серії працюють від ВВП трактора та оснащені подвійною системою подрібнення, що дозволяє ефективно обробляти рідину з вмістом твердих частинок.

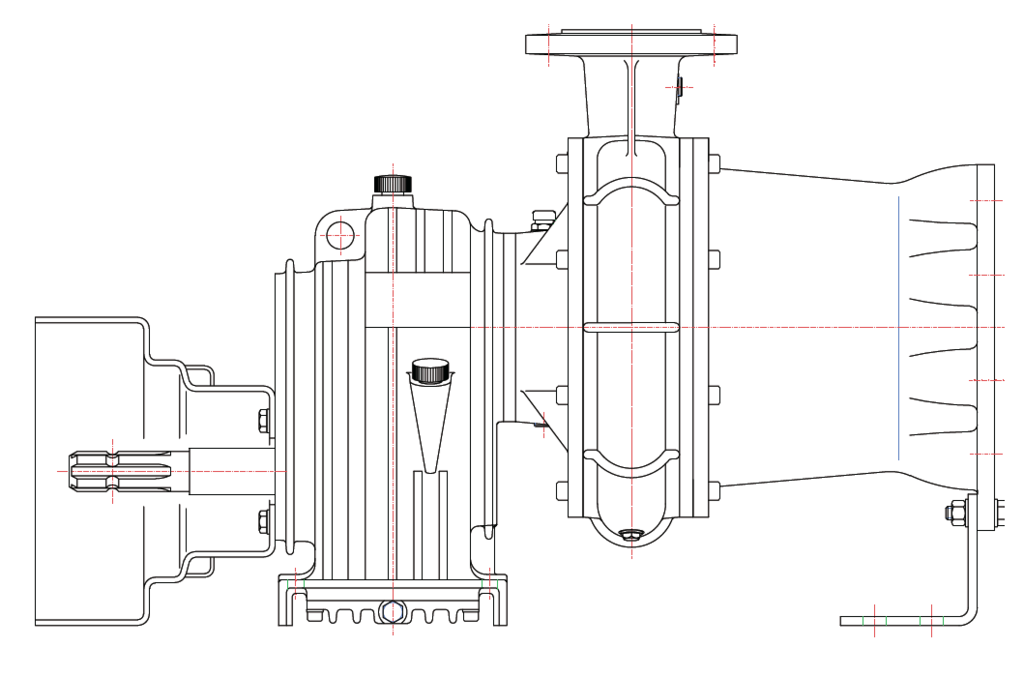

Схема виконання насоса PTH 65
Основні характеристики PTH
- Максимальний вміст твердих речовин у рідині: 12%, крім моделей 65, 100К та 100КК
- Рівень pH рідини 5-12
- Максимальна температура рідини, що перекачується 60 °С
Гідравлічні характеристики PTH 65
Технічні характеристики PTH 65
-
Продуктивність: до 270 м³/год
-
Напір: до 137 м
-
Потужність трактора: 65–160 к.с.
-
Приєднання (вхід): DNa 100–200 мм
-
Приєднання (вихід): DNm 65–150 мм
-
Максимальний вміст твердих частинок: до 12% (крім моделей 65, 100K та 100KK)
-
Рівень pH рідини: 5–12
-
Максимальна температура перекачуваної рідини: 60 °C

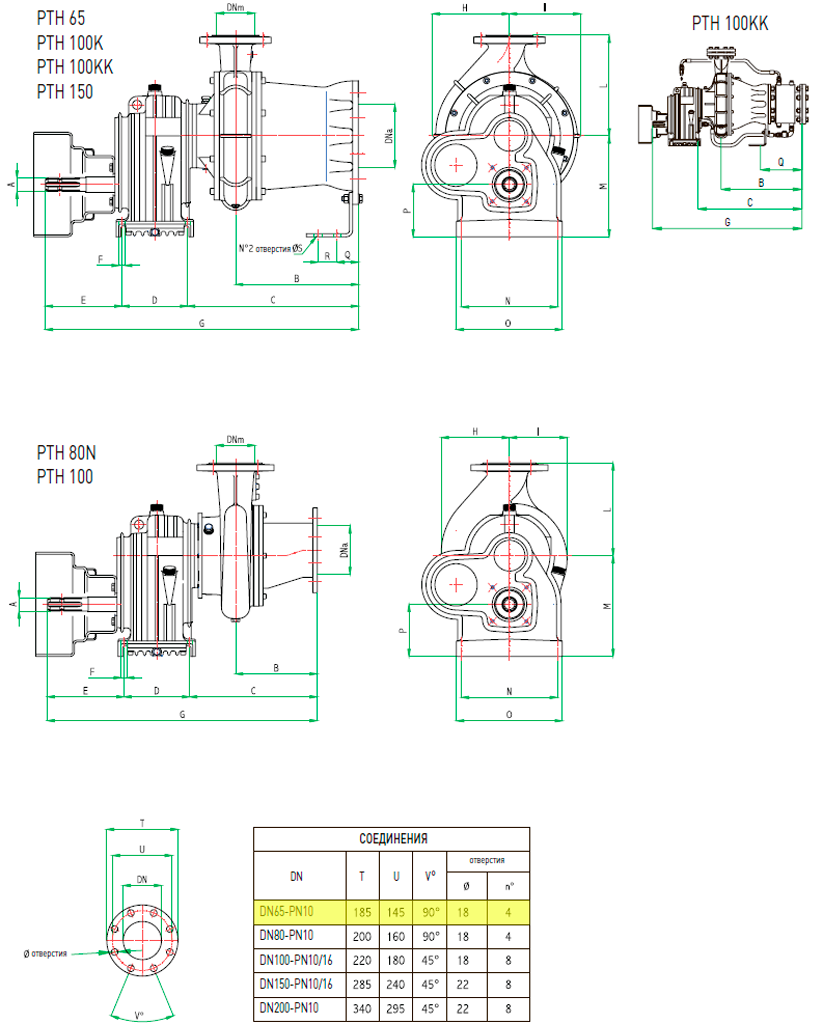

Розміри відцентрових насосів PTH
Таблиця технічних даних
| Модель | Вхід × Вихід (DN) | Об’ємна передача (мм) | Об’єм насоса (мм) | Імпелер | Напір (м) | Потужність трактора (к.с.) |
|---|---|---|---|---|---|---|
| PTH 65 | 150 × 65 | 540×5,4 / 913×3,45 | 3150 | C (H) | 107,5 – 89,4 – 65 | 65–70 |
Габарити насоса PTH 65
| DNa | DNm | A (мм) | B (мм) | C (мм) | D (мм) | E (мм) | F (мм) | G (мм) | H (мм) | I (мм) | L (мм) | M (мм) | N (мм) | O (мм) | P (мм) | Q (мм) | R (мм) | ØS (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN150 PN10 | DN65 PN10 | 318 | 442 | 811 | 199 | 184 | 261 | 55 | 50 | 13 |
Привідні вали для насосів PTH
| Тип | L min (мм) | L max (мм) | Потужність (к.с.) |
|---|---|---|---|
| C 60 | 1010 | 1550 | 64 – 100 |
| C 95 | 1010 | 1540 | 95 – 150 |
| C 95K | 1010 | 1540 | 150 – 180 |

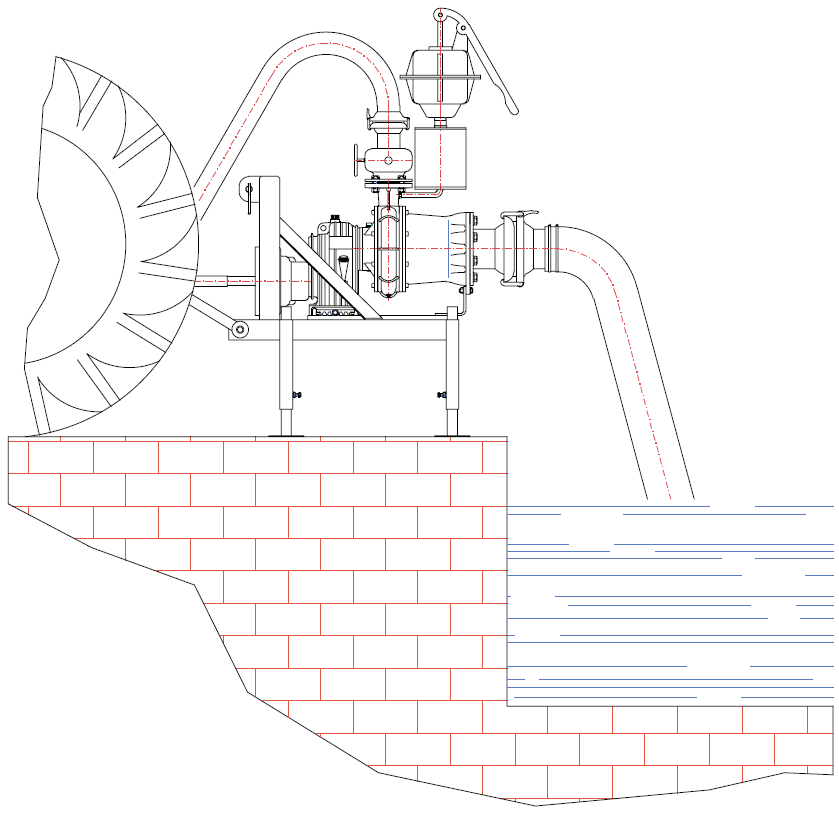

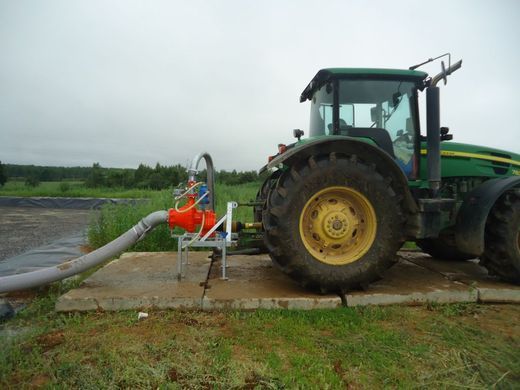

Встановлення насоса серії PTH

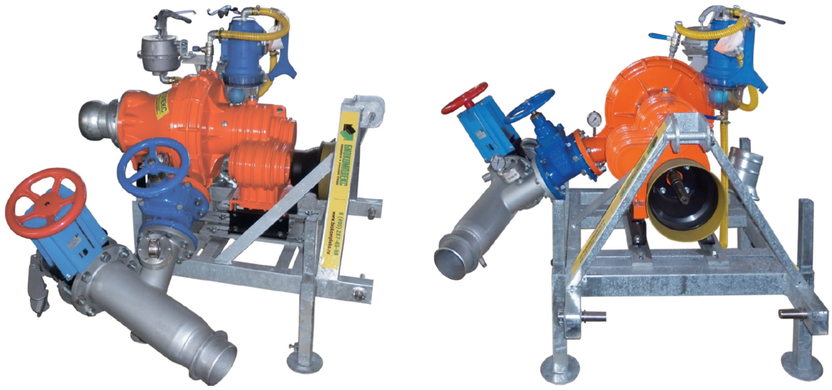

Комплектація при збиранні насосів PTH
-
Насос
-
Напірний гусак
-
Засувка клинова
-
Різьбовий відвід типу «тато»
-
Ручний всмоктуючий пристрій
-
Фланцевий відвід типу «тато»
-
Кінцівка всмоктуючої труби*
-
Відвід під шланг типу «мама»
-
Всмоктуючий шланг
-
Подовжуючий відвід типу «мама»
-
Рама до триточкового навісного кріплення
-
Карданний вал
